CAN总线中继器（CAN总线隔离放大器）

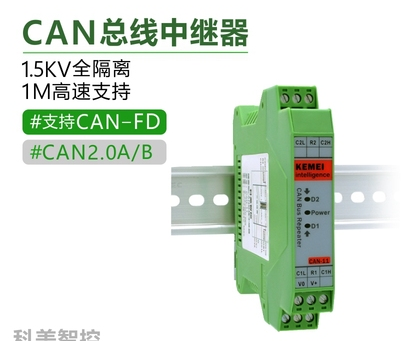

CAN-11 是一款高性价比工业级 CAN 总线隔离中继器，广泛用于汽车电子、工业自动控制设备、安全防范系统、智能仪器仪表等场合。产品提供 1.5KV 电气隔离，总线双向仲裁、波特率自适应设计，协议透明，即插即用。该产品采用模块化设计，体积小、重量轻，可组合使用；产品适用标准 35mm DIN 导轨安装，端子可拆卸，为轻松构建稳健安全的 CAN 总线网络，节省大量的空间和时间。
CAN总线中继器产品特点：
标准 35mm DIN 导轨安装，9-28VDC 宽电压供电；
支持 CAN2.0A/B 标准（可选配支持最新CAN-FD 标准）；
薄型模块化设计，可拆卸端子，可组合使用；
磁耦合隔离技术，1.5KV 电气隔离，接口浪涌保护；
电源、CAN 总线前级后级三端隔离；
内置总线仲裁逻辑，总线数据 LED 指示；
10K-1Mbps（选配CAN-FD 5Mbps）波特率自适应，回环时间低至 110nS；
110 节点总线负载能力；
CAN总线中继器产品特点：
标准 35mm DIN 导轨安装，9-28VDC 宽电压供电；
支持 CAN2.0A/B 标准（可选配支持最新CAN-FD 标准）；
薄型模块化设计，可拆卸端子，可组合使用；
磁耦合隔离技术，1.5KV 电气隔离，接口浪涌保护；
电源、CAN 总线前级后级三端隔离；
内置总线仲裁逻辑，总线数据 LED 指示；
10K-1Mbps（选配CAN-FD 5Mbps）波特率自适应，回环时间低至 110nS；
110 节点总线负载能力；
- 产品详细
- 产品咨询
主要参数：
电源：输入电压9-24V
功耗（24VDC）/20mA
工作温度：-25-70℃
储存温度：-25-85℃
湿度：95（无凝露）%
CAN 总线 隔离电压：1500VDC
CAN 总线接口保护
浪涌 TVS 保护 600 W/线
保护电压 30 V
过流自恢复 FUSE 200 mA
回环时间(loopback) 110nS
比特率(baudrate) 10Kbps 1Mbps (CAN-FD 5Mbps)
显性超时时间(T_DTO) 1.2 3.8 ms
尺寸 17.5*113*100 mm
安装 35mm DIN 导轨
端子号 名称 描述
1 V0 直流电源负
2 V+ 直流电源正
3 无
4 C1L CAN1 端子 CANL，负极
5 R1 内部 120Ω终端电阻，R1 与 C1L 短接即可使能
6 C1H CAN1 端子 CANH，正极
7 C2L CAN2 端子 CANL，负极
8 R2 内部 120Ω终端电阻，R2 与 C2L 短接即可使能
9 C2H CAN2 端子 CANH，正极符号 状态 描述
Power 常亮 电源正常
D1 绿灯闪烁 CAN1 数据接收/应答（ACK）指示
D2 绿灯闪烁 CAN2 数据接收/应答（ACK）指示
失效隔离功能：
CAN-11 提供失效隔离功能，当其中一端总线数据持续为“显性”状态时，另一侧收发器将触发显性超时（DTO） 功能，从而隔离失效侧总线，确保正常侧总线节点仍保持正常通信。
