导轨式485中继器485信号放大器（N-509）
一．产品简介
工业级导轨式485隔离中继器N-509型是一款可以延长RS485网络通信距离，增加485节点数目同时放大485信号的中继器产品，为了保证数据通讯的安全可靠，485输入端接口与两个485出端之间，提供2500V的数字隔离，3000V 电源隔离，所有 RS485 均带有浪涌保护电路 (PPTC+TVS 双重保护)，15KV ESD 保护，可以有效地抑制静电，浪涌及共模干扰。内置智能数据流向控制电路(能够自动感知数据流向，侦测波特率，并且自动切换使能控制电路，实现 RS-485数据的零延时高效转发。485芯片支持 128 个节点，本产品适用于一切基于串口通讯的上位机软件，与协议无关，数据属于透明传输，即插即用，无需配置串口参数的。
N-509型485隔离器采用标准工业级模块，9-30V 宽电压输入，性能稳定。广泛用于一卡通消费系统，消防系统，工业自动化系统，安防监控系统，智能交通系统，电力数据采集等系统中，是一款性能卓越的数据接口通讯产品。
工业级导轨式485隔离中继器N-509型是一款可以延长RS485网络通信距离，增加485节点数目同时放大485信号的中继器产品，为了保证数据通讯的安全可靠，485输入端接口与两个485出端之间，提供2500V的数字隔离，3000V 电源隔离，所有 RS485 均带有浪涌保护电路 (PPTC+TVS 双重保护)，15KV ESD 保护，可以有效地抑制静电，浪涌及共模干扰。内置智能数据流向控制电路(能够自动感知数据流向，侦测波特率，并且自动切换使能控制电路，实现 RS-485数据的零延时高效转发。485芯片支持 128 个节点，本产品适用于一切基于串口通讯的上位机软件，与协议无关，数据属于透明传输，即插即用，无需配置串口参数的。
N-509型485隔离器采用标准工业级模块，9-30V 宽电压输入，性能稳定。广泛用于一卡通消费系统，消防系统，工业自动化系统，安防监控系统，智能交通系统，电力数据采集等系统中，是一款性能卓越的数据接口通讯产品。
- 产品详细
- 产品咨询
二．性能指标及参数
●接口标准：兼容 EIA/TIA的RS-485总线标准，输入端485接口，输出端2个485接口，可以作为1分2路集线器使用，当作两路中继放大器使用。
●通讯速率：300bps-250Kbps，自动使能切换，自适应波特率
●连接器：输入端接线端子（4位，间距 5.08mm） ，输出端6位
●指示灯：POW：（电源指示灯）,RXD：（指示输入端下发数据灯),TXD：（指示输出端上发数据灯）
●隔离电压：3000V(DC-DC 电磁隔离)，2500V 数字隔离（信号隔离）
●电源保护：防反接，过流保护
●RS-485 保护： RS-485 600W TVS 每线，自恢复保险
●RS-485 接口：128 节点数
●RS-485 流向控制：ADDC（Automatic Data Direction Control）,零延时
●传输距离：0-1200米(250Kbps-9600bps)，加在线路中间位置再原有基础上延长1200米 传输线缆：屏蔽双绞线，RVVSP线缆。
●操作温度：-40℃~85℃
●贮存温度：-25℃~80℃
●相对湿度：5-95%，无凝露
●电源输入：9-30VDC
●功耗：24V/20mA
●尺寸：105×53×32 mm

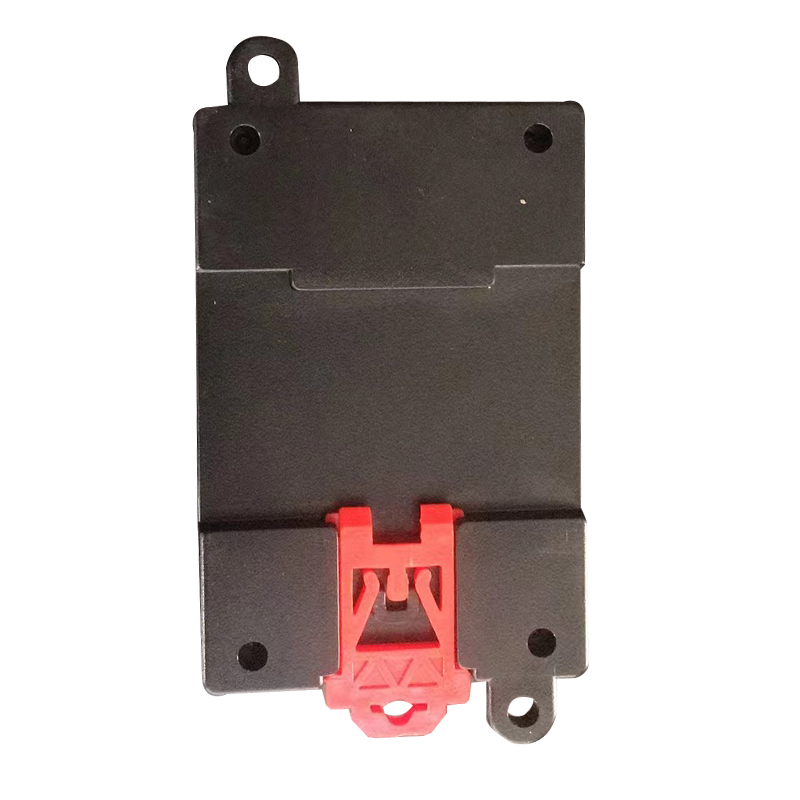

● 安装方式：支持导轨安装或壁挂式安装
●接口标准：兼容 EIA/TIA的RS-485总线标准，输入端485接口，输出端2个485接口，可以作为1分2路集线器使用，当作两路中继放大器使用。
●通讯速率：300bps-250Kbps，自动使能切换，自适应波特率
●连接器：输入端接线端子（4位，间距 5.08mm） ，输出端6位
●指示灯：POW：（电源指示灯）,RXD：（指示输入端下发数据灯),TXD：（指示输出端上发数据灯）
●隔离电压：3000V(DC-DC 电磁隔离)，2500V 数字隔离（信号隔离）
●电源保护：防反接，过流保护
●RS-485 保护： RS-485 600W TVS 每线，自恢复保险
●RS-485 接口：128 节点数
●RS-485 流向控制：ADDC（Automatic Data Direction Control）,零延时
●传输距离：0-1200米(250Kbps-9600bps)，加在线路中间位置再原有基础上延长1200米 传输线缆：屏蔽双绞线，RVVSP线缆。
●操作温度：-40℃~85℃
●贮存温度：-25℃~80℃
●相对湿度：5-95%，无凝露
●电源输入：9-30VDC
●功耗：24V/20mA
●尺寸：105×53×32 mm
● 安装方式：支持导轨安装或壁挂式安装
