1.1概述

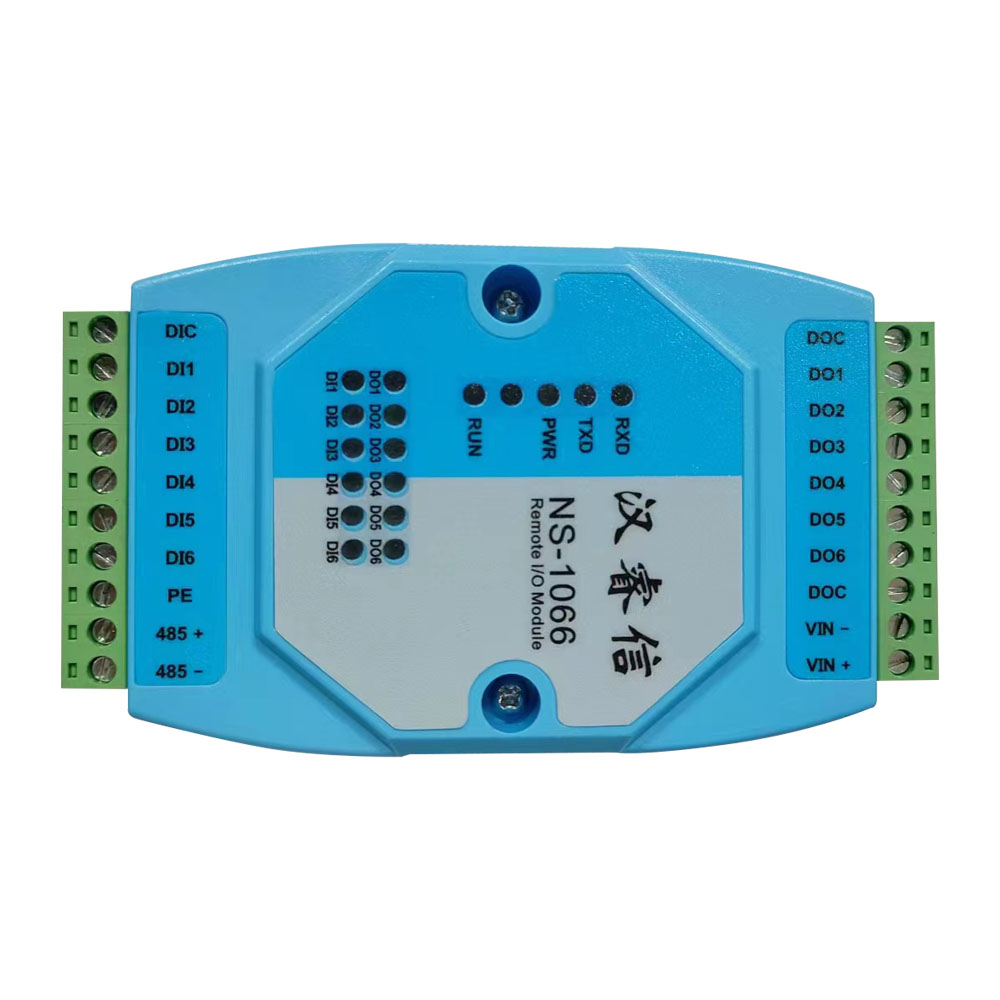

   NS-1066是RS485通信口的6路开关量输入，6路开关量输出的开关量信号采集控制模块，输出类型是带有6路继电器输出，采用6路常开继电器输出，并且继电器采用欧龙姆品牌，以确保工业产品的经久耐用性。采用工业标准MODBUS RTU通讯协议，方便客户编程与上位机软件对接。可以直接对接主流的PLC，组态软件，SCADA系统，HMI等。

1.2硬件介绍
   NS-1066主要由核心处理器、电源电路、开关量输入电路、隔离开关量输出电路、隔离 RS485通信电路以及外围保护电路等组成。
   主核心处理器采用高速32位ARM处理器，保证高速的开关量状态查询速度，并且带有看门狗电路，在模块通断电等异常情况下，自动复位，确保系统的长期稳定运行。输入和输出口带有过压和过流保护电路，RS485芯片电路采用光耦和电源隔离技术，有效避免了工业现场的电磁场干扰。
  6路隔离的开关量输入通道，可以实现干接点信号（开关触点信号），也可以接24V湿接点输入，   6路隔离的开关量输出通道为6路继电器输出，可以驱动设备的开关动作， DI输入通常有接入接近开关、机械开关、按钮、继电器、光电开关、烟感、水浸、红外探测器、气体泄漏报警器等数字量开关设备；DO通常可控制继电器、接触器、SSR及电灯等负载设备。若超出继电器触点容量的负载，建议外接中间继电器。
1.3产品特点
  ——6路开关量输入；
  ——6路开关量输出；
  ——输入与输出完全隔离；
  ——RS485接口采用光耦合隔离加电源隔离技术；
  ——采用MODBUS RTU通讯协议；
  ——电源采用宽压供电9-30VDC，并且带有防反接，过压过流保护；
  ——具有丰富的指示灯，方便调试组网；

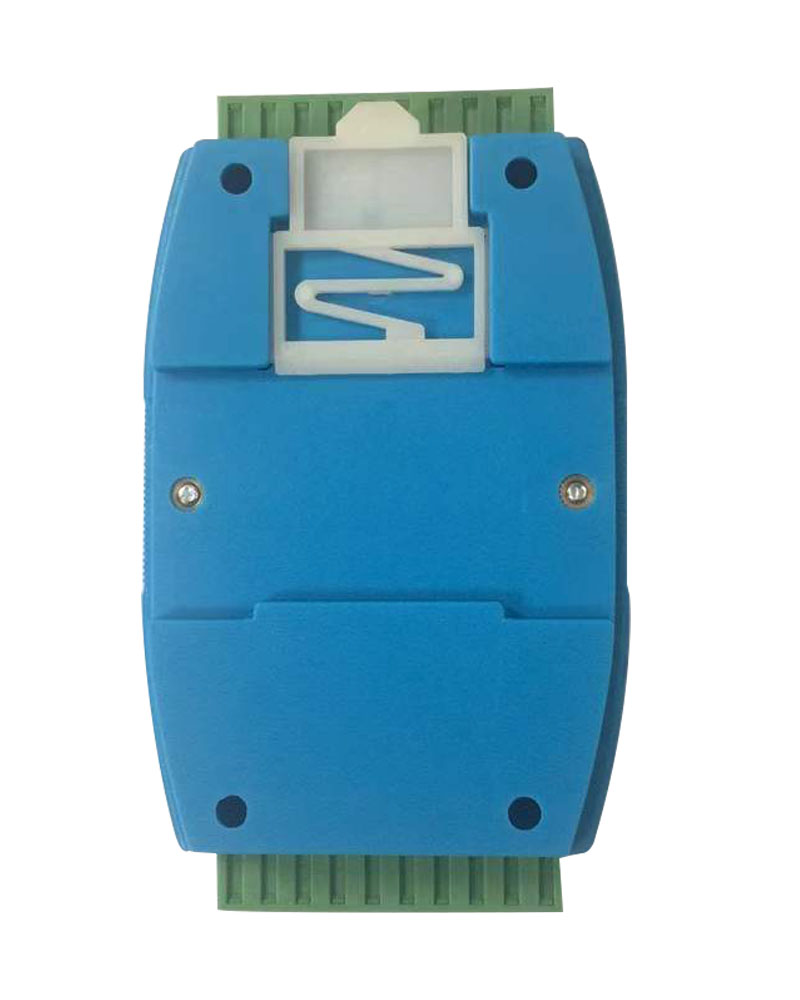

  ——采用DIN导轨安装，简单可靠
  ——硬件和软件都有看门狗功能，不会死机。
