概述

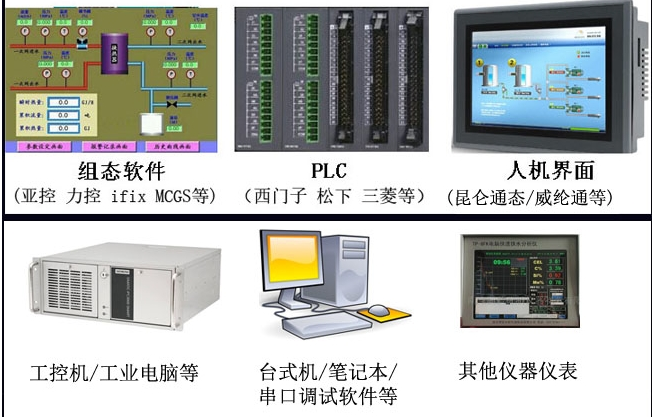

NS-1168是RS485通信口的16路开关量输入（数字量DI），8路开关量输出的开关量信号采集控制模块，输出类型是带有8路MOS管输出，采用工业标准MODBUS RTU通讯协议，方便客户编程与上位机软件对接。可以直接对接主流的组态软件（如亚控，力控等）以及HMI人机界面如昆仑通态，威纶通等。
硬件介绍：
NS-1168主要由核心处理器、电源电路、隔离开关量输入电路、隔离开关量输出电路、隔离 RS485通信电路以及外围保护电路等组成。
主核心处理器采用32位ARM处理器，保证高速的开关量状态查询速度，并且带有看门狗电路，在模块通断电等异常情况下，自动复位，确保系统的长期稳定运行。输入和输出口带有过压和过流保护电路，RS485芯片电路采用光耦和电源隔离技术，有效避免了工业现场的电磁场干扰。
8路隔离的开关量输入通道，可以实现干接点信号（开关触点信号）输入检测；
8路隔离的MOS管输出通道，可以驱动设备的开关动作，若超出继电器触点容量的负载，建议外接中间继电器。
产品特点
——16路开关量输入；
——8路开关量输出；
——输入与输出完全隔离；
——RS485接口采用光耦合隔离加电源隔离技术；
——采用MODBUS RTU通讯协议；
——电源采用供电9-30VDC宽压供电输入，并且带有防反接，过压过流保护；
——具有丰富的指示灯，方便调试组网；
——采用DIN导轨安装，简单可靠
- 产品详细
- 产品咨询
技术参数
数字量输入(DI) 16路隔离通道（隔离电压2500V)
输入类型：开关触点信号或电平信号
高电平（数字1） 3.5V到30VDC,6mA(24v)
低电平（数字0）<=1VDC
保护：600W防雷，过压小于60VDC,过流小于100mA
数字量输出（DO)
8路隔离通道
DO触点容量：3.5A/24VDC;
动作时间<10ms
释放时间<10ms
MOS管寿命:108
电耐久性 ：1.2*105
保护：600W防雷，过压小于60VDC,过流小于500mA
串口通信参数：
接口类型： RS485
波特率： 300~115200bps可以通过软件或串口指令设置，初始值为9600BPS，出厂为偶校验，数据位为8位，1位停止位。可以设置为奇校验或偶校验或无校验；
模块地址范围： 0~255
串口保护：
ESD保护 15KV
隔离电压 2500V
浪涌保护 600W
串口过压过流 60VDC, 1A
电源参数：24V直流宽压输入，有防反接保护
功耗：2W
浪涌保护：600W
电源过压过流：30V,2A
工作环境 -40°C ~85°C
储存温度 -40°C~125°C
相对湿度 5~95%RH，不凝露
尺寸 145*90*40mm 重量：约0.35千克。
外壳材料 ABS工程塑料
安装方式 标准DIN导轨安装或螺丝固定
